Ford Kuga: Wymiana żarówki

OSTRZEŻENIE

Wyłącz światła i zapłon. Niezastosowanie się do tego ostrzeżenia może spowodować poważne obrażenia ciała.

Żarówki mogą się nagrzewać. Poczekaj, aż żarówka ostygnie, zanim ją wyjmiesz. Niezastosowanie się do tego zalecenia może doprowadzić do obrażeń ciała.

---

Wskazówka:  Zakładaj jedynie żarówki prawidłowej specyfikacji.

Wskazówka:  Poniższe instrukcje opisują wyjęcie żarówek. Żarówki zamienne należy zakładać wykonując czynności w odwrotnej kolejności, o ile nie zostanie podana inna instrukcja.

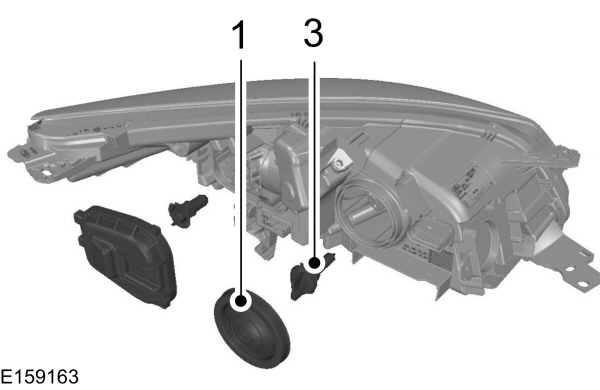

Reflektor

Typ 1



Światło mijania Światło drogowe i światło dzienne

Światło drogowe

1. Zdejmij pokrywę.

1. Odłącz złącze elektryczne.

1. Obróć żarówkę w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnij ją prosto na zewnątrz, aby wyjąć.

Wskazówka:  Nie dotykaj szklanej części żarówki.

Światło mijania

1. Zwolnij metalowy zacisk mocujący.

1. Zdejmij pokrywę.

1. Odłącz złącze elektryczne.

1. Wyjmij żarówkę.

Wskazówka:  Nie dotykaj szklanej części żarówki.

Typ 2



Światło mijania Światło drogowe Światło statyczne doświetlające zakręty Światło dzienne i światło parkowania

Światło drogowe

1. Zwolnij metalowy zacisk mocujący.

1. Zdejmij pokrywę.

1. Odłącz złącze elektryczne.

1. Wyjmij żarówkę.

Wskazówka:  Nie dotykaj szklanej części żarówki.

Żarówka światła statycznego doświetlającego zakręty w reflektorze

1. Zdejmij pokrywę.

1. Odłącz złącze elektryczne.

1. Obróć żarówkę w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnij ją prosto na zewnątrz, aby wyjąć.

Wskazówka:  Nie dotykaj szklanej części żarówki.

Kierunkowskaz i przednie światło przeciwmgielne

Wskazówka:  Żarówki świateł pozycyjnych i kierunkowskazów to części nieserwisowalne; w przypadku ich usterki prosimy udać się do Autoryzowanego Dealera.



Przednie światło przeciwmgielne Kierunkowskaz

1. Obróć kierownicę do położenia końcowego.

1. Wymontuj zaciski mocujące z osłony przeciwrozbryzgowej przedniego koła, aby uzyskać dostęp do zespołu lampy.

1. Wymontuj oprawkę żarówki z zespołu lampy, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.

1. Odłącz złącze elektryczne.

1. Wyjmij żarówkę z oprawki, wyciągając ją prosto na zewnątrz.

Kierunkowskaz i przednie światło przeciwmgielne

1. Ostrożnie wyjmij kierunkowskaz boczny.

1. Wyjmij oprawkę żarówki.

1. Wyjmij żarówkę.

Lampka oświetlenia okolic progu

Wskazówka:  Ustaw szybkę lusterka jak najdalej do środka.

1. Wsuń śrubokręt w szczelinę pomiędzy obudową lusterka a szybką lusterka i zwolnij metalowy zacisk mocujący.

1. Wyjmij lampkę.

1. Wyjmij żarówkę.

Lampy tylne

Typ 1

Kierunkowskaz, światło tylne i światło STOP

1. Upewnij się, że przełącznik świateł jest w położeniu wyłączenia i otwórz drzwi tyłu nadwozia.

1. Za pomocą standardowego śrubokręta z płaską końcówką wymontuj dwie pokrywki śrub.

1. Wymontuj dwie śruby z zespołu lampy.

1. Ostrożnie odciągnij zespół lampy od pojazdu.

Typ 2

Kierunkowskaz

Aby wyjąć żarówkę kierunkowskazu, wykonaj tę samą procedurę, co w przypadku typu 1.

Wskazówka:  Żarówki świateł tylnych i świateł STOP to części nieserwisowalne; w przypadku ich usterki prosimy udać się do Autoryzowanego Dealera.

Światło cofania

1. Wsuń odpowiedni przedmiot, aby podważyć płat wykończenia.

1. Wymontuj nakrętkę z zespołu lampy.

1. Ostrożnie odciągnij zespół lampy od pojazdu.

1. Delikatnie wciskając żarówkę w oprawkę, przekręć żarówkę w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij ją.

Tylne światło przeciwmgielne

1. Odłącz złącze elektryczne.

1. Obróć żarówkę w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnij ją prosto na zewnątrz, aby wyjąć.

Górne środkowe światło STOP

Są to części nieserwisowalne, w przypadku ich usterki prosimy udać się do Autoryzowanego Dealera.

Lampka oświetlenia tablicy rejestracyjnej

1. Ostrożnie zwolnij zacisk sprężynowy.

1. Wyjmij lampkę.

1. Obróć żarówkę w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij ją.

Lampka oświetlenia wnętrza

1. Ostrożnie wyjmij lampkę.

1. Obróć oprawkę żarówki w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij ją.

1. Wyjmij żarówkę.

Światła do czytania

1. Ostrożnie wyjmij lampkę.

1. Obróć oprawkę żarówki w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij ją.

1. Wyjmij żarówkę.

Lampka oświetlenia bagażnika, lampka oświetlenia wnęki na nogi i lampka drzwi tyłu nadwozia

1. Ostrożnie podważ lampkę.

1. Wyjmij żarówkę.
