Ford Kuga: Tabela specyfikacji bezpieczników

Ford Kuga –> Ford Kuga - Instrukcja Obsługi –> Bezpieczniki –> Tabela specyfikacji bezpieczników

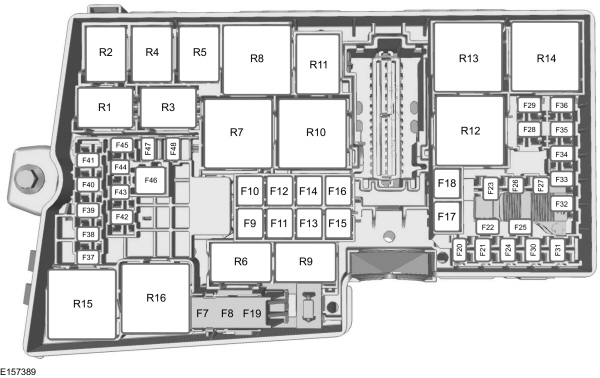

Skrzynka bezpieczników w komorze silnika

Tabela specyfikacji bezpieczników




Bezpiecznik  Prąd [A]  Obwód zabezpieczany
F7  50 A  Układ zapobiegający blokowaniu kół podczas hamowania.  Elektroniczny układ stabilizacji toru jazdy.
F8  30 A  Elektroniczny układ stabilizacji toru jazdy.
F9  40 A  Wentylator chłodzenia (600 W).
50 A  Wentylator chłodzenia (730/750 W).
F10  40 A  Silnik dmuchawy.
F11  30 A  Moduł jakości napięcia.  Moduł sterujący układami nadwozia.
F12  30 A  Moduł sterowania zespołem napędowym
F13  30 A  Przekaźnik rozrusznika.
F14  25 A  Wentylator chłodzenia (600/750 W).
F15  20 A  Zapalniczka.  Dodatkowe gniazdo zasilania.
F16  -  Nieużywany.
F17  40 A  Wentylator chłodzenia (600 W).
50 A  Wentylator chłodzenia (730/750 W).
F18  20 A  Spryskiwacz reflektora.
F19  5 A  Układ zapobiegający blokowaniu kół podczas hamowania.  Elektroniczny układ stabilizacji toru jazdy.
F20  15 A  Sygnał dźwiękowy.
F21  5 A  Światła STOP.
F22  15 A  Układ monitorowania akumulatora.
F23  5 A  Cewki przekaźników.
F24  5 A  Przełącznik świateł.
F25  -  Nieużywany.
F26  25 A  Dodatkowa pompa chłodzenia przekładni (przekładnia 6F35).
15 A  Moduł sterujący przekładnią - (MPS6).
F27  15 A  Sprzęgło klimatyzacji.
F28  7,5 A  Adaptacyjny układ kontroli prędkości.
10 A  Zasilanie pojazdu z silnikiem 2,5L z podwójnym niezależnym układem zmiennych faz rozrządu (TIVCT).
F29  5 A  Silnik regulacji ustawienia reflektorów
F30  20 A  Nagrzewnica na paliwo.
F31  5 A  Cewka przekaźnika układu sterowania pracą silnika.
F32  15 A  Moduł sterujący pracą silnika 2,0L GTDI, 2,5L TiVCT.
10 A  Moduł sterujący pracą silnika 1,5L GTDI, DW10F, DV5F.
F33  10 A  Moduł sterujący pracą silnika 2,0L GTDI, 2,5L TiVCT.
15 A  Moduł sterujący pracą silnika 1,5L GTDI, DW10F, DV5F.
F34  10 A  Moduł sterowania pracą silnika.
F35  15 A  Moduł sterujący pracą silnika 2,0L GTDI, 2,5L TiVCT.
10 A  Moduł sterujący pracą silnika 1,5L GTDI, DW10F.
5 A  Moduł sterujący pracą silnika DV5F.
F36  5 A  Aktywne przesłony kraty wlotu powietrza.
F37  5 A  Zasilanie lampki kontrolnej odłączenia poduszki powietrznej pasażera.
F38  5 A  Moduł sterowania pracą silnika.  Sterownik przekładni.
F39  15 A  Moduł sterujący reflektorami.
F40  5 A  Elektroniczny układ wspomagania kierownicy.
F41  20 A  Moduł sterujący układami nadwozia.
F42  15 A  Wycieraczka szyby tylnej.
F43  -  Nieużywany.
F44  5 A  Adaptacyjny układ kontroli prędkości - pojazdy bez układu Start-Stop.
F45  10 A  Ogrzewanie dyszy spryskiwacza.
F46  40 A  Wycieraczki automatyczne.
F47  -  Nieużywany.
F48  15 A  Parownik filtra cząstek stałych.

Wkładki topikowe zamknięte. Minibezpieczniki.

Numer przekaźnika  Obwody łączone
R1  Wentylator chłodzenia 750 W.
R2  Sygnał dźwiękowy.
R3  Parownik filtra cząstek stałych.
R4  Nieużywany.
R5  Wentylator chłodzenia 750 W.
R6  Wentylator chłodzenia 600/750 W.
R7  Ogrzewana przednia szyba.
R8  Przekaźnik świecy żarowej.
R9  Spryskiwacz reflektora.
R10  Rozrusznik
R11  Sprzęgło klimatyzacji.
R12  Wentylator
R13  Silnik dmuchawy.
R14  Moduł sterowania pracą silnika.
R15  Wentylator chłodzenia 600/730/750 W.
R16  Zapłon.

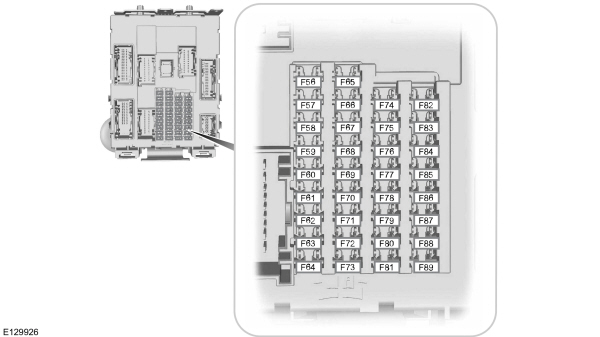

Skrzynka bezpieczników w przedziale pasażerskim

Tabela specyfikacji bezpieczników




Numer bezpiecznika lub przekaźnika  Prąd [A]  Obwód zabezpieczany
F56  20 A  Pompa paliwa.
F57  -  Nieużywany.
F58  5 A  Nieużywany.
F59  5 A  Nadajnik-odbiornik biernego układu przeciwkradzieżowego.
F60  10 A  Oświetlenie wnętrza.  Zespół przełączników w drzwiach kierowcy.  Oświetlenie schowka  Zespół przełączników konsoli dachowej.
F61  20 A  Zapalniczka z przodu.  Gniazdo zasilania w drugim rzędzie.
F62  5 A  Wycieraczki automatyczne.  Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
F63  10 A  Adaptacyjny układ kontroli prędkości - moduł czujnika przedniego.
F64  -  Nieużywany.
F65  10 A  Zwalnianie drzwi tyłu nadwozia.
F66  20 A  Odryglowywanie drzwi kierowcy.  Ryglowanie przeciwwłamaniowe.
F67  15 A  Moduł SYNC.  Moduł interfejsu elementów sterowania/wyświetlacza z przodu.  Moduł systemu satelitarnego określania położenia.
F68  15 A  Elektryczna blokada kolumny kierowniczej.
F69  5 A  Zestaw wskaźników.
F70  20 A  Zasilanie centralnego ryglowania/odryglowywania.
F71  10 A  Zespół sterujący ogrzewania - ręcznie regulowana klimatyzacja.  Dwustrefowy układ elektronicznej automatycznej regulacji temperatury.
F72  7,5 A  Złącze diagnostyczne.
F73  7,5 A  Moduł kierownicy.  Syrena alarmu zasilana przez baterię.
F74  15 A  Światło drogowe.
F75  15 A  Światła przeciwmgielne tylne.
F76  10 A  Światła cofania.
F77  20 A  Pompka spryskiwacza przedniej szyby.
F78  5 A  Włącznik zapłonu.  Przycisk włącznika zapłonu.  Moduł bezkluczykowy.
F79  15 A  Zespół audio.  Odtwarzacz płyt DVD systemu nawigacji.  Ekran dotykowy.  Włącznik świateł awaryjnych.  Przełącznik zamka drzwi.
F80  20 A  Okno dachowe.
F81  5 A  Odbiornik częstotliwości radiowych.  Czujnik ruchu we wnętrzu.
F82  20 A  Pompka spryskiwacza przedniej szyby.
F83  20 A  Zamek centralny.
F84  20 A  Zamek centralny.
F85  7,5 A  Włącznik zapłonu.
F86  10 A  Moduł sterowania poduszką powietrzną.  System klasyfikacji pasażera.  Lampka kontrolna wyłączenia poduszki powietrznej pasażera
F87  15 A  Ogrzewana kierownica.
F88  -  Nieużywany.
F89  -  Nieużywany.

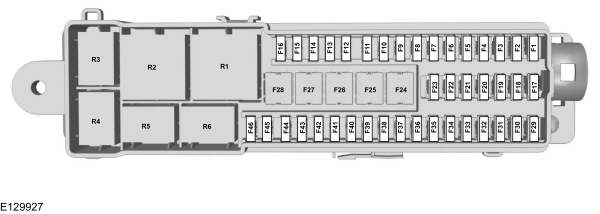

Skrzynka bezpieczników w bagażniku

Tabela specyfikacji bezpieczników




Bezpiecznik  Prąd [A]  Obwód zabezpieczany
F1  5 A  Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
F2  -  Nieużywany.
F3  5 A  Klamki drzwi pojazdu bezkluczykowego.
F4  25 A  Zespół sterujący drzwi przednich z lewej strony.
F5  25 A  Zespół sterujący drzwi przednich z prawej strony.
F6  25 A  Zespół sterujący drzwi tylnych z lewej strony.
F7  25 A  Zespół sterujący drzwi tylnych z prawej strony.
F8  -  Nieużywany.
F9  25 A  Silniczek fotela kierowcy.
F10  5 A  Zasilanie układu logicznego modułu pamięci ustawienia siedzenia.
F11  5 A  Zasilanie cewki tylnego przekaźnika zapłonu.
F12  -  Nieużywany.
F13  -  Nieużywany.
F14  -  Nieużywany.
F15  -  Nieużywany.
F16  -  Nieużywany.
F17  -  Nieużywany.
F18  -  Nieużywany.
F19  -  Nieużywany.
F20  -  Nieużywany.
F21  -  Nieużywany.
F22  -  Nieużywany.
F23  25 A  Odszranianie tylnej szyby.
F24  30 A  Dodatkowe gniazda zasilania prądem zmiennym/stałym.
20 A  Dodatkowe gniazda zasilania z tyłu.
F25  25 A  Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
F26  40 A  Osprzęt.  Moduł holowania przyczepy.
F27  20 A  Dodatkowe gniazda zasilania w bagażniku.
F28  -  Nieużywany.
F29  5 A  Monitorowanie martwego pola.  Kamera wsteczna z układem aktywnej pomocy przy parkowaniu.  Sygnał zapłonu modułu jakości napięcia.
F30  5 A  Przycisk układu pomocy przy parkowaniu.
F31  -  Nieużywany.
F32  5 A  Sygnał zapłonu dodatkowego gniazda zasilania prądem stałym/zmiennym.
F33  -  Nieużywany.
F34  20 A  Ogrzewane siedzenie kierowcy.
F35  20 A  Ogrzewane siedzenie pasażera.
F36  -  Nieużywany.
F37  -  Nieużywany.
F38  -  Nieużywany.
F39  -  Nieużywany.
F40  -  Nieużywany.
F41  -  Nieużywany.
F42  -  Nieużywany.
F43  -  Nieużywany.
F44  -  Nieużywany.
F45  -  Nieużywany.
F46  -  Nieużywany.



Numer przekaźnika  Obwody łączone
R1  Włącznik zapłonu.
R2  Nieużywany.
R3  Odszranianie tylnej szyby.
R4  Nieużywany.
R5  Nieużywany.
R6  Nieużywany.
