Fiat 500X: Skrzynka bezpieczników

Skrzynka bezpieczników w komorze silnika

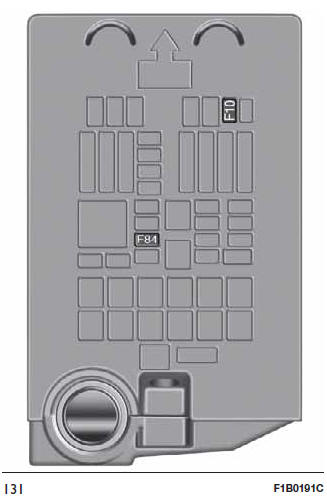

Skrzynka ta znajduje się obok akumulatora rys. 131.

Aby dostać się do bezpieczników, należy postępować w sposób opisany poniżej:

• za pomocą śrubokręta z wyposażenia wcisnąć do oporu śrubę A rys. 132;
• jednocześnie obracać powoli śrubą w kierunku przeciwnym do ruchu wskazówek zegara do momentu napotkania oporu (nie próbować obracać na siłę dalej);
• zwolnić powoli śrubę;
• o otwarciu pokrywy świadczy całkowite wysunięcie główki śruby z jej gniazda;
• zdjąć pokrywę B, przesuwając ją do góry na prowadnicach bocznych, jak pokazano na rysunku.

Numery określające element elektryczny odpowiadający każdemu bezpiecznikowi widoczne są z tyłu pokrywy.

Po wymienieniu bezpiecznika należy:

• nałożyć prawidłowo pokrywę B na boczne prowadnice obudowy;
• przesunąć ją całkowicie od góry do dołu;
• za pomocą śrubokręta z wyposażenia wcisnąć do oporu śrubę A;
• jednocześnie obracać powoli śrubą w kierunku zgodnym z ruchem wskazówek zegara do momentu napotkania oporu (nie próbować obracać na siłę dalej);
• zwolnić powoli śrubę;
• o zamknięciu pokrywy świadczy umocowanie całej główki śruby w jej gnieździe.

Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników rys. 133 umieszczona jest na wysokości lewej strony kolumny kierowniczej, a do bezpieczników można uzyskać dostęp od dolnej części deski rozdzielczej.

W celu dokonania wymiany bezpieczników należy zwrócić się do ASO marki Fiat.

SKRZYNKI BEZPIECZNIKÓW W BAGAŻNIKU

Otworzyć pokrywę inspekcyjną A rys. 134, aby uzyskać dostęp do bezpieczników w skrzynce B rys. 135.

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA

SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJ

SKRZYNKI BEZPIECZNIKÓW W BAGAŻNIKU

UWAGA Konfiguracja skrzynki w bagażniku może być różna w zależności od wersji wyposażenia danego samochodu.

Skrzynka bezpieczników B

UWAGA

W przypadku ponownego przepalenia się bezpiecznika należy zwrócić się do ASO marki Fiat.

Nie należy zamieniać w żadnym wypadku bezpiecznika na inny o wyższej wartości prądowej; NIEBEZPIECZEŃSTWO POŻARU

W razie interwencji jednego z bezpieczników, których NIE wskazano na tej ani na wcześniejszych stronach instrukcji, należy zwrócić się do ASO marki Fiat.

Przed wymianą bezpiecznika należy upewnić się, czy wyłącznik zapłonu ustawiono w położeniu STOP, czy kluczyk (w przypadku kluczyka mechanicznego), został wyjęty z wyłącznika zapłonu i czy zgaszone są i/lub wyłączone wszystkie odbiorniki elektryczne.

OSTRZEŻENIE

Nie należy zastępować nigdy bezpiecznika drutem lub innym materiałem przewodzącym.

W razie potrzeby umycia komory silnika należy zwracać uwagę, aby nie kierować bezpośrednio dyszy rozpylającej wodę na skrzynkę bezpieczników w komorze silnika i w pobliże silniczka spryskiwaczy szyby przedniej.
