Fiat 500X: Ładowanie akumulatora

Ostrzezenia

OSTRZEŻENIE Opis procedury ładowania akumulatora przedstawiono wyłącznie informacyjnie. W celu wykonania tej czynności należy zwrócić się do ASO marki Fiat.

OSTRZEŻENIE Przed odłączeniem od akumulatora zasilania elektrycznego należy poczekać co najmniej minutę od ustawienia wyłącznika zapłonu w położeniu STOP i od zamknięcia drzwi po stronie kierowcy. Przy późniejszym podłączaniu zasilania elektrycznego do akumulatora należy upewnić się, że wyłącznik zapłonu jest w położeniu STOP i że drzwi po stronie kierowcy są zamknięte.

OSTRZEŻENIE Akumulator zaleca się ładować wolno prądem o niskim natężeniu przez około 24 godziny.

Ładowanie akumulatora przez dłuższy czas może spowodować jego uszkodzenie.

OSTRZEŻENIE Ważne jest, aby przewody instalacji elektrycznej były odpowiednio podłączone ponownie do akumulatora, czyli przewód dodatni (+) do zacisku dodatniego a przewód ujemny (-) do zacisku ujemnego.

Zaciski akumulatora są oznaczone symbolami plusa (+) w przypadku zacisku dodatniego i minusa (-) w przypadku zacisku ujemnego, a ich symbole znajdują się na pokrywie akumulatora. Ponadto zaciski przewodów muszą być pozbawione korozji i trwale umocowane do biegunów. W przypadku stosowania ładowarki typu "szybkiego" do akumulatora zamontowanego w samochodzie przed podłączeniem ładowarki należy odłączyć oba przewody akumulatora samochodu. Nie należy stosować ładowarki typu "szybkiego" do przekazania napięcia rozruchowego.

Wersja bez systemu start&stop

W celu naładowania akumulatora należy:

  • odłączyć zacisk od bieguna ujemnego akumulatora;
  • połączyć bieguny akumulatora z przewodami ładowarki, przestrzegając biegunowości;
  • włączyć ładowarkę;
  • po zakończeniu ładowania wyłączyć ładowarkę przed odłączeniem jej od akumulatora;
  • połączyć zacisk z biegunem ujemnym akumulatora.

WERSJE Z SYSTEMEM STOP/START

W celu naładowania akumulatora należy:

Ładowanie akumulatora

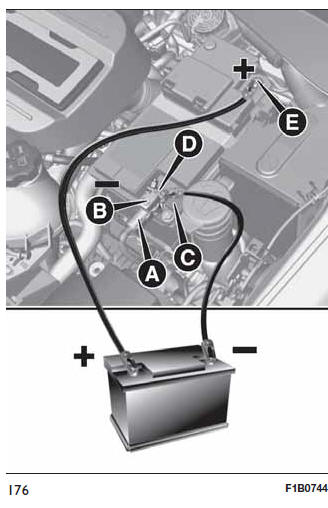

  • odłączyć konektor A rys. 176 (naciskając na przycisk B) od czujnika C monitorującego stan akumulatora, zainstalowanego na biegunie ujemnym (-) D akumulatora;
  • połączyć przewód dodatni (+) ładowarki z biegunem dodatnim akumulatora E i przewód ujemny (-) z zaciskiem czujnika D, jak pokazano na rysunku;
  • włączyć ładowarkę. Po zakończeniu ładowania należy wyłączyć ładowarkę;
  • po odłączeniu ładowarki połączyć konektor A z czujnikiem C, jak pokazano na rysunku.
